Обезвоживающий винтовой пресс «Альбатрос» предназначен для эффективного сгущения и обезвоживания жидких шламов (осадка), которые образуются в результате муниципальных и промышленных процессов очистки сточных вод. Типичные области применения для очистных сооружений включают обезвоживание сгущенного или не сгущенного отработанного активированного ила, сброженного ила из аэробных или анаэробных процессов и ила флотации растворенным воздухом. Флотатор подробно описан здесь.

Наш обезвоживающий винтовой пресс также подходит для обезвоживания жидких шламов из широкого спектра отраслей промышленности, включая пищевую и безалкогольную, химическую, обрабатывающую, инфраструктурную и ресурсодобывающую отрасли.

Для муниципальных применений ила очистных сооружений наш обезвоживающий винтовой пресс обычно производит обезвоженный шламовый кек с содержанием сухих веществ от 15% до 20%. Для промышленных проектов, в зависимости от конкретного применения, возможен кек с содержанием сухих веществ >20%.

Возможность обезвоживания непосредственно из процесса активированного ила устраняет необходимость в промежуточном процессе сгущения, тем самым обеспечивая значительную экономию капитальных и эксплуатационных расходов.

Винтовой обезвоживатель пресс

Жидкий шлам перекачивается в обезвоживающий винтовой пресс с помощью внешнего питающего насоса. Шлам поступает во впускную камеру, которая оснащена переливом. Любой перелив направляется обратно в резервуар или процесс источника шлама. Впускная камера служит для оптимизации потока в другие части машины.

Жидкий шлам выгружается из впускной камеры через V-образный водослив в камеру флокуляции. Полимер добавляется в камеру флокуляции для агрегации/флокуляции твердых частиц ила в хлопья. Флокуляция происходит, когда шлам и полимер медленно смешиваются с помощью вертикального лопастного смесителя. Затем хлопья ила перетекают через перелив из камеры флокуляции в шнек, который является основным механизмом обезвоживающего пресса.

Шнек с переменным шагом спирали работает внутри цилиндра неподвижных и подвижных колец, которые составляют обезвоживающий барабан. Неподвижные кольца образуют статическую структуру, тогда как подвижные кольца обеспечивают непрерывную самоочистку во время движения шнека. Зазор между неподвижными и подвижными кольцами варьируется от 0,5 до 0,1 мм.

Однако, когда шнек работает, размер зазоров непрерывно изменяется, что обеспечивает плавный процесс обезвоживания. Фильтрат, который получается в результате процесса обезвоживания при сжатии флокулированного шлама, течет через эти зазоры в поддон для сбора, расположенный под машиной. Фильтрат может течь из этого лотка в головку завода или в любое другое подходящее место.

Гравитационный стол

Шнековый пресс для шлама: максимальная производительность, максимальная сухость

Шнековый пресс для шлама «Альбатрос» разработан для высокой производительности и высоких требований к сухости. Он использует конический вал и уменьшающийся шаг лопастей на винте для обезвоживания шлама через усиленную корзину сита. Противодавление автоматически регулируется на выпускном конце для предотвращения засорения и достижения максимальной сухости даже при изменении характеристик шлама. Добавление зоны обезвоживания вала на конце и опционального парового нагрева может повысить сухость шлама до 65%.

Преимущества винтового пресса осадка

1. Однолинейное решение с производительностью до 180 т/д
2. Обезвоживание вала для более высокой конечной сухости
3. Дополнительная подача пара повышает сухость до максимума
4. Саморегулирующийся блок противодавления
5. Полностью закрытая система

Непрерывный напорный фильтр: гибкое обезвоживание широкого спектра шламов

Непрерывные напорные фильтры представляют собой двух проволочные прессы с модульной конструкцией. Непрерывный напорный фильтр позволяет оптимизировать обезвоживание даже трудно обезвоживаемых шламов.

В зависимости от характеристик шлама применяются различные концепции машин: хорошо подходит для широкого спектра смешанных шламов с низким содержанием волокон и значительным биологическим содержанием. Используется для очень устойчивых к прессованию волокнистых шламов. Все фильтры непрерывного давления могут поставляться со встроенным столом предварительного обезвоживания или, в идеале, в сочетании с гравитационным столом.

Преимущества фильтра непрерывного давления

1. Модульная конструкция адаптируется к различным условиям
2. Высокая сухость сгущенного шлама
3. Низкое удельное потребление энергии
4. Высокая пропускная способность при отличном качестве фильтрата
5. Гибкие усилия прессования
6. Легкий доступ для обслуживания

Проверенная эффективность при стандартных применениях шлама

Линейка винтовых прессов «Альбатрос» обеспечивает сгущение и обезвоживание ила, флотируемого растворенным воздухом (DAF), а также биологического (аэробного и анаэробного) ила и неочищенных сточных вод.

Винтовой пресс имеет автоматический самоочищающийся фильтр, который предотвращает засорение и обеспечивает постоянное обезвоживание без использования больших объемов воды. Подходит для:

1. Первичный шлам, такой как DAF
2. Вторичные иловые отходы, такие как активированный ил
3. Аэробные и анаэробные биологические твердые частицы
4. Обезвоживание дигестата
5. Волокнистые шламы
6. Маслянистые шламы

Сфера применения:

• Промышленные сточные воды и торговые стоки
• Коммунальные услуги и городские сточные воды 

Основные характеристики продукта

Обезвоживание с помощью винтового пресса предлагает промышленным клиентам экономичный и не требующий особого обслуживания способ сократить выбросы углекислого газа и присоединиться к экономике замкнутого цикла. Это устраняет необходимость в транспортировке больших объемов необработанных отходов. Это может сэкономить деньги и создать новые источники дохода с помощью портативного и готового к использованию продукта для растущих рынков.

1. Экономия занимаемой площади на 70% по сравнению со стандартным винтовым прессом
2. Экономия воды для очистки до 99% по сравнению с ленточным прессом и 92% по сравнению с обычным шнековым прессом
3. Не требуются резервуары для сгущения или хранения
4. Потребление энергии составляет всего 5% от энергопотребления сопоставимой центрифуги.
5. Работа с сенсорным управлением — автоматический запуск в течение 24 часов
6. Уровень шума минимален благодаря отсутствию вращения корпуса на высоких скоростях

Машина для обезвоживания осадка с винтовым прессом является передовым оборудованием для обезвоживания осадка в мире.

Это процесс, который использует винтовой пресс для удаления воды из ила, уменьшая его объем и содержание влаги. Этот процесс обычно используется на очистных сооружениях и водоочистных сооружениях.

Области применения винтового обезвоживателя

Винтовой пресс широко используется в бумажном производстве, полиграфии и крашении, текстильной промышленности, пищевой промышленности, производстве напитков, коммунальном хозяйстве, на очистных сооружениях, в очистке сточных вод животноводства, очистке сточных вод боен и других отраслях промышленности по очистке сточных вод.

Принцып работы

Зазоры между кольцами и шагом винта спроектированы таким образом, чтобы постепенно сужаться по направлению к выходу шламового кека, а внутреннее давление фильтрующего элемента увеличивается за счет эффекта объемного сжатия, что приводит к сгущению и обезвоживанию шлама.

Очистка шлама низкой концентрации

Рекомендуется, чтобы концентрация ила составляла от 2000 мг/л до 50000 мг/л.

Винтовая машина для обезвоживания шлама имеет специальную спиральную пластину для предварительной концентрации и лучше подходит для обработки шлама низкой концентрации. Это позволяет устранить недостатки гравитационного типа и добиться эффективной концентрации шлама.

Совместная работа флокуляции и концентрации упрощает обезвоживание. Оптимизируйте концентрацию исходного ила для обезвоживания с помощью интеллектуального регулирующего клапана.

Самоочистка, отсутствие блокировки

Подвижное и неподвижное кольцо вместо фильтровальной ткани, самоочищающееся, не засоряющееся, легко поддающееся обработке маслянистое загрязнение

Фильтр со стационарной пластиной, самоочищающийся, не засоряющийся, легко очищается от маслянистого шлама. Над валом шнека имеется автоматическая очистная форсунка, которая может быть настроена с помощью ПЛК и оснащена водяным пистолетом высокого давления.

Низкий уровень шума, низкое потребление энергии

Энергосбережение и сокращение выбросов для снижения шумового загрязнения.

Долговечная конструкция винтового вала, кольца и прокладки

Наши прецизионные винтовые валы, кольцевые пластины и прокладки рассчитаны на длительный срок службы, минимизируют износ и гарантируют стабильную и надежную работу в течение длительного времени.

Усиленная твердость винтового вала

Наши винтовые валы проходят специальную обработку твердости для повышения прочности и устойчивости к истиранию, обеспечивая длительный срок службы и стабильную работу.

Сотрудничество с премиум-редукторами

Благодаря сотрудничеству с такими известными мировыми партнерами, как SEW и Nord, наши редукторы обеспечивают непревзойденную надежность, эффективность и долгосрочную работу, что отличает нас от конкурентов.

 Высококачественная конструкция из нержавеющей стали марки 304

Изготовленные из нержавеющей стали марки 304, наши машины отличаются исключительной коррозионной стойкостью, долговечностью и гигиеничностью даже в суровых условиях.

Улучшенная обработка поверхности и антикоррозионная технология

Современная обработка поверхности и антикоррозионные покрытия продлевают срок службы оборудования и поддерживают оптимальную производительность в течение длительного времени, снижая затраты на техническое обслуживание.

Расширенная логика управления ПЛК

Благодаря использованию интеллектуальных систем управления на основе ПЛК наши машины обеспечивают точную, автоматизированную работу, оптимизируя эффективность и сокращая ручное вмешательство.

Надежные электрические компоненты

Наши машины оснащены первоклассными электрическими компонентами от Siemens, Schneider, ABB и Omron и гарантируют высочайшую безопасность, эффективность и совместимость.

Интеграция интеллектуального управления водными ресурсами

Легко подключайтесь к интеллектуальным системам водоснабжения и осуществляйте удаленный мониторинг/управление через наше специальное приложение, предоставляя информацию в режиме реального времени и удобство эксплуатации.

Пресс для обезвоживания шлама винтового типа

Пресс для обезвоживания осадка шнекового типа компании Альбатрос — это установка для обезвоживания, которая представляет собой превосходную альтернативу другим технологиям обезвоживания, таким как центрифуги и ленточные прессы.

Он обеспечивает функциональность без засоров, низкое энергопотребление, простоту эксплуатации и обслуживания, а также подходит для широкого спектра применений.

Приложения

Обезвоживающий винтовой пресс представляет собой «винтовой пресс с подвижным диском», который отлично зарекомендовал себя для обезвоживания разбавленных жирных и маслянистых шламов со скоростью до 60 л/мин для шлама с общим содержанием твердых веществ до 30 000 мг/л (3,0%).

Пропорциональное увеличение гидравлической мощности установки можно ожидать при более низких концентрациях исходного потока.

Обезвоживающий винтовой пресс компании Альбатрос успешно применялся во многих ситуациях; вот некоторые примеры:

• Первичное и вторичное обезвоживание шлама при производстве мороженого
• Первичное обезвоживание шлама при переработке кукурузы и смешанных овощей
• Вторичный ил при очистке фильтрата с компостного завода
• Вторичный ил на очистных сооружениях
• Вторичный шлам на заводе по переработке молока
• Вторичный ил на птицебойне

Принцип действия

Обезвоживающий винтовой пресс Альбатрос очень прост в эксплуатации. Шлам поступает в флокуляционный бак, куда впрыскивается полимер, и шлам кондиционируется перед поступлением в зону уплотнения шнека.

Свободная вода стекает из шлама в зоне уплотнения, когда шнек транспортирует шлам через неподвижные и подвижные пластины. Поскольку шаг шнека изменяется, а шлам прижимается к опорной пластине, из шлама выдавливается дополнительная вода.

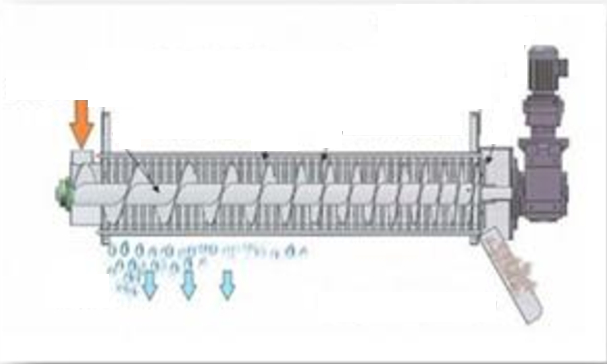

 Рисунок 1: Схема, показывающая компоненты машины для сгущения и обезвоживания.

Производительность машины регулируется путем смещения положения опорной плиты. Смещение прижимной плиты ближе к машине уменьшает отверстие, через которое выгружается шлам, что в свою очередь оказывает большее давление на шлам в обезвоживающей секции шнека.

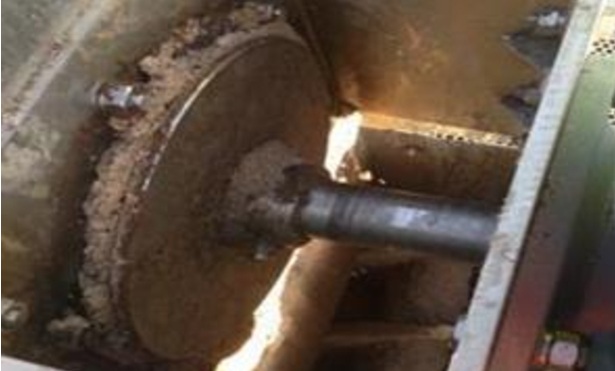

 Рисунок 2: Прижимная пластина в задней части машины, используемая для регулирования давления на шлам.

Требования

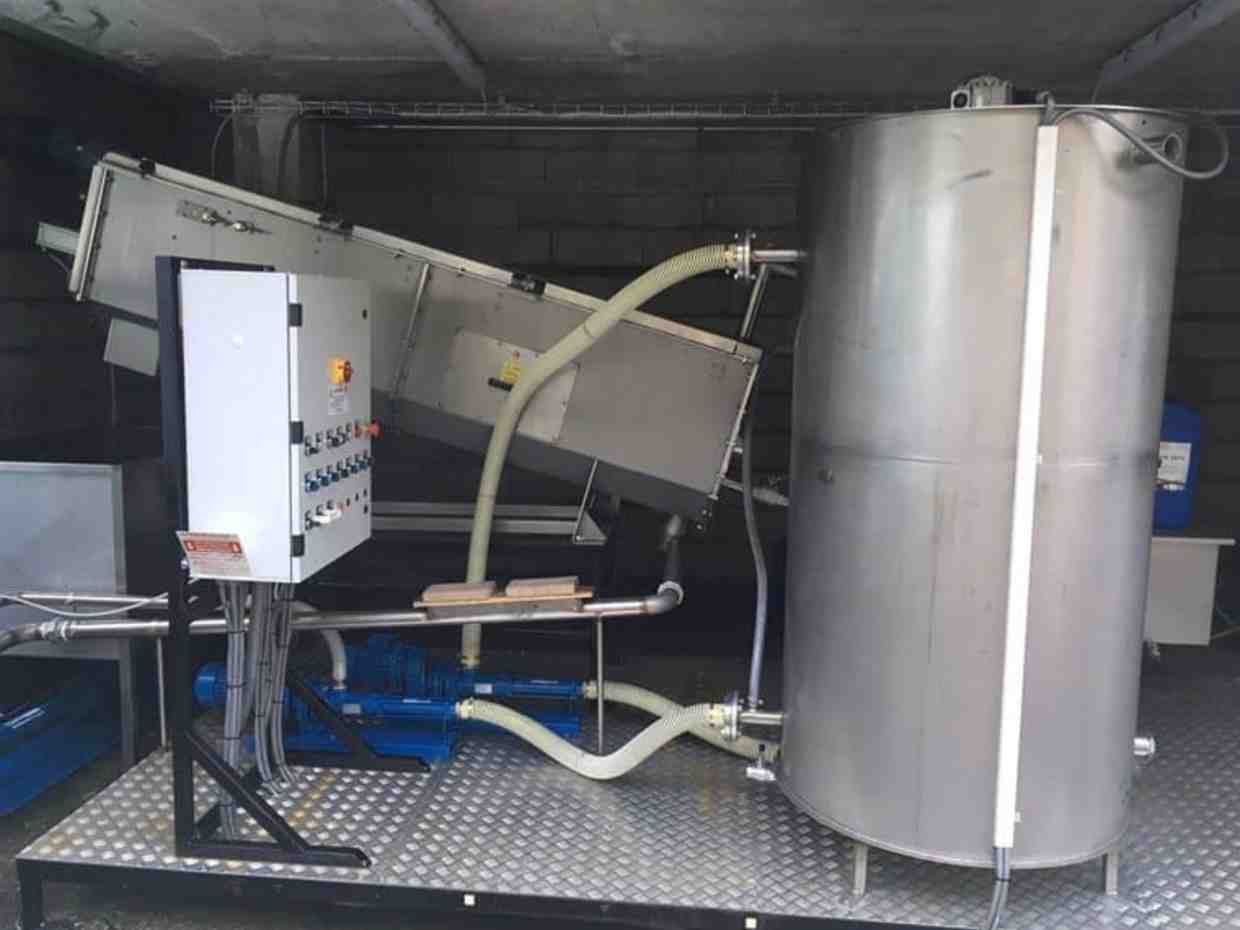

Опытная установка обезвоживающего шнекового пресса компании Альбатрос обеспечивает производительность до 100 кг сухих веществ и имеет ниже ожидаемого энергопотребление

Для получения дополнительной информации об осадке, процессе обезвоживания и оборудовании свяжитесь с менеджерами компании сегодня.

Управление шламом может быть сложной задачей, но не с многодисковым винтовым прессом от «Альбатрос» Эта передовая система обезвоживает шлам посредством механического сжатия и гравитационной фильтрации, обеспечивая оптимальную производительность и минимальное обслуживание. Используя преимущества винтового пресса, очистные сооружения могут добиться эффективного, экономичного и экологически безопасного обезвоживания шлама.

Усовершенствованный механизм обезвоживания

В отличие от обычных систем обезвоживания, многодисковый винтовой пресс использует многодисковую структуру, которая объединяет процессы фильтрации и сжатия. Такая конструкция обеспечивает постоянную и надежную производительность обезвоживания.

 Настраиваемые решения

Шнековый пресс, доступный в различных конфигурациях и размерах для удовлетворения различных потребностей в области применения, обрабатывает концентрированный или разбавленный шлам со скоростью потока до 1500 кг сухого вещества/час на шнек (кг сухого вещества в час) и достигает минимальной концентрации твердого вещества в шламе 20%.

Почему стоит выбрать многодисковый шнековый пресс компании «Альбатрос», а не другое оборудование для обезвоживания осадка?

• Более высокая скорость улавливания твердых частиц: получение более сухого шламового кека, что снижает затраты на утилизацию.
• Эффективность: Высокая эффективность обезвоживания при значительно меньшем потреблении энергии, воды и химикатов.
• Сверхнизкое потребление воды: 5 галлонов/час на диск или меньше, что значительно ниже, чем у технологий ленточных прессов.
• Меньшие требования к техническому обслуживанию: благодаря самоочистке, минимальному количеству движущихся частей и долговечным материалам, таким как покрытие шнека карбидом вольфрама.
• Простота эксплуатации: высокоавтоматизированный и непрерывный процесс с минимальным временем простоя, гарантирующий стабильную производительность и надежность.
• Конструкция, исключающая засорение, низкий уровень шума и запаха.

Разработанный для сгущения и обезвоживания осадка, винтовой пресс  представляет собой жизнеспособную альтернативу машинам, которые используются в настоящее время. Он был разработан для достижения высоких уровней сгущения и обезвоживания в сочетании с сокращением затрат на электроэнергию и техническое обслуживание.

 Описание

Обе машины состоят из барабана с клиновидным зазором между проволоками, внутри которого с помощью мотор-редуктора малой мощности и низкой частоты вращения вращается винт с валом переменного шага.

По габаритам обе версии имеют одинаковую площадь основания, основными отличиями являются шаг винта, пневматическая система противодавления, присутствующая только в винтовом прессе для обезвоживания, а также дополнительные технические меры, необходимые для различного назначения машины.

Обе версии оснащены системой очистки, необходимой для очистки барабана, она может быть моторизованной или стационарной. По запросу возможно получить дегидратор/загуститель в комплекте со всеми машинами (полимерный блок, флокулятор, насосы, панель управления и т. д.), необходимыми для его правильной работы, установленными на мобильной платформе из нержавеющей стали. В обеих моделях входящий шлам должен быть сначала обработан полиэлектролитной обработкой, чтобы получить надлежащую флокуляцию самого шлама, чтобы оптимизировать работу машин.

Пресс-шнек сгустителя и обезвоживания может быть предоставлен по запросу даже со статической или динамической системой флокуляции. Флокулированный шлам, как только он попадает внутрь сгустителя или дегидратора, продолжает свой путь, перемещаемый шнеком с валом. Шнек, в зависимости от типа машины, меняет свой шаг, помимо других технических характеристик, что позволяет производить сгущение или дегидратацию. Во время вращения шнека на низких оборотах отделенная вода проходит через барабан, а затем направляется в зону выгрузки элюата.

После достижения зоны выгрузки шлам транспортируется к выпускному отверстию, расположенному в нижней части машины, которое в случае сгустителя может быть подключено к насосу, который перекачивает продукт в возможную последующую систему обезвоживания, в то время как в винтовом прессе для обезвоживания, пройдя пневматическую систему противодавления, шлам выгружается в специальный мусорный контейнер или загружается в транспортную систему, выполненную с использованием винтовых конвейеров или транспортных лент.

Для достижения наилучшей производительности при обезвоживании осадка обе машины могут быть установлены одна за другой: сначала сгуститель для получения концентрации, варьирующейся в зависимости от модели от 4 до 8% SS, а затем обезвоживающий винтовой пресс для обезвоживания с процентным содержанием сухого вещества до 25%. Обезвоживающий винтовой пресс особенно подходит для сгущения, а также обезвоживания материала из флотационных установок.

Особенности и преимущества

• Низкое потребление энергии
• Более низкая стоимость эксплуатации по сравнению с ленточным фильтр-прессом
• Низкий уровень шума
• Легкий доступ и обслуживание
• Система полностью закрыта

Обезвоживающий винтовой пресс

Обезвоживающий винтовой пресс «Альбатрос» предназначен для эффективного сгущения и обезвоживания жидких шламов, которые образуются в результате муниципальных и промышленных процессов очистки сточных вод. Типичные области применения очистных сооружений включают обезвоживание сгущенного или не сгущенного отработанного активного ила (WAS), сброженного ила из аэробных или анаэробных процессов и ила, полученного путем флотации растворенным воздухом (DAF).

Наш обезвоживающий винтовой пресс также подходит для обезвоживания жидких шламов в самых разных отраслях промышленности, включая пищевую, химическую, обрабатывающую, инфраструктурную и добывающую отрасли.

Для муниципальных очистных сооружений илового осадка наш винтовой пресс для обезвоживания ила обычно производит обезвоженный иловый кек с содержанием сухих веществ от 15% до 20%. Для промышленных проектов, в зависимости от конкретного применения, возможен кек с содержанием сухих веществ >20%.

Возможность обезвоживания очищенного известкового ила непосредственно в процессе обработки активированным илом устраняет необходимость в промежуточном процессе сгущения, что обеспечивает значительную экономию капитальных и эксплуатационных затрат.

Описание оборудования винтового пресса для обезвоживания осадка локальных очистных сооружений

Жидкий шлам перекачивается в обезвоживающий винтовой пресс с помощью внешнего питающего насоса. Шлам поступает во впускную камеру, которая оснащена переливом. Любой перелив направляется обратно в резервуар или процесс источника шлама. Впускная камера служит для оптимизации потока в другие части машины.

Жидкий шлам выгружается из входной камеры через V-образный водослив в камеру флокуляции. Полимер добавляется в камеру флокуляции для агрегации/флокуляции твердых частиц шлама в хлопья. Флокуляция происходит, когда шлам и полимер медленно смешиваются вертикальным лопастным смесителем. Затем хлопья шлама перетекают через перелив из камеры флокуляции в шнек, который является основным механизмом обезвоживающего пресса.

Винт с переменным шагом спирали работает внутри цилиндра неподвижных и подвижных колец, которые составляют обезвоживающий барабан. Неподвижные кольца образуют статическую структуру, тогда как подвижные кольца обеспечивают непрерывную самоочистку во время движения винта. Зазор между неподвижными и подвижными кольцами варьируется от 0,5 до 0,1 мм. Однако
, когда винт работает, размер зазоров непрерывно изменяется, что обеспечивает плавный процесс обезвоживания. Фильтрат, который получается в результате процесса обезвоживания при сжатии флокулированного ила, течет через эти зазоры в поддон для сбора, расположенный под машиной. Фильтрат может гравитироваться из этого поддона в головку завода или в любое другое подходящее место.

На конце шнека установлена ​​регулируемая прижимная пластина. Это позволяет еще больше сжимать уже обезвоженный шлам, чтобы повысить эффективность обезвоживания, тем самым производя обезвоженный шламовый кек. Обезвоженный кек может быть выгружен из шнекового пресса для обезвоживания шлама непосредственно в скип или выгружен через конвейер в скип для сбора и утилизации обезвоженного шлама.

Машина для обезвоживания шнекового пресса изготовлена ​​из нержавеющей стали 304. Кольца изготовлены из нержавеющей стали 316, а винт — из нержавеющей стали 316L со специальной обработкой поверхности вольфрамом. Это обеспечивает стойкость к истиранию, достаточную твердость и износостойкость, а также обеспечивает необходимую стойкость к коррозии для материалов, которые контактируют с агрессивными шламами.

Эксплуатация и контроль оборудования

Обезвоживающий винтовой пресс предназначен для работы в режиме АВТО, что требует минимального присутствия оператора. В режиме АВТО оператор может проверять состояние оборудования и изменять рабочие уставки с помощью сенсорного экрана HMI, расположенного на панели управления.

Двигатель шнека оснащен приводом переменной скорости (VSD), который позволяет ускорять или замедлять скорость вращения шнека для оптимального обезвоживания. Двигатель смесителя также оснащен VSD, чтобы позволить оператору оптимизировать флокуляцию для наилучших результатов обезвоживания.

Обезвоживающий винтовой пресс также может работать в полностью ручном режиме, в котором каждый компонент можно вручную включать/выключать с помощью сенсорного экрана. Есть также модели другого водочоистного оборудования и шнекового обезвоживателя.
